„Analiza koncepcji projektowych nietypowych powieszonych konstrukcji mostowych„
Autor:
Marek Borowski
Mentor:
dr inż. Paweł Hawryszków
O projekcie:

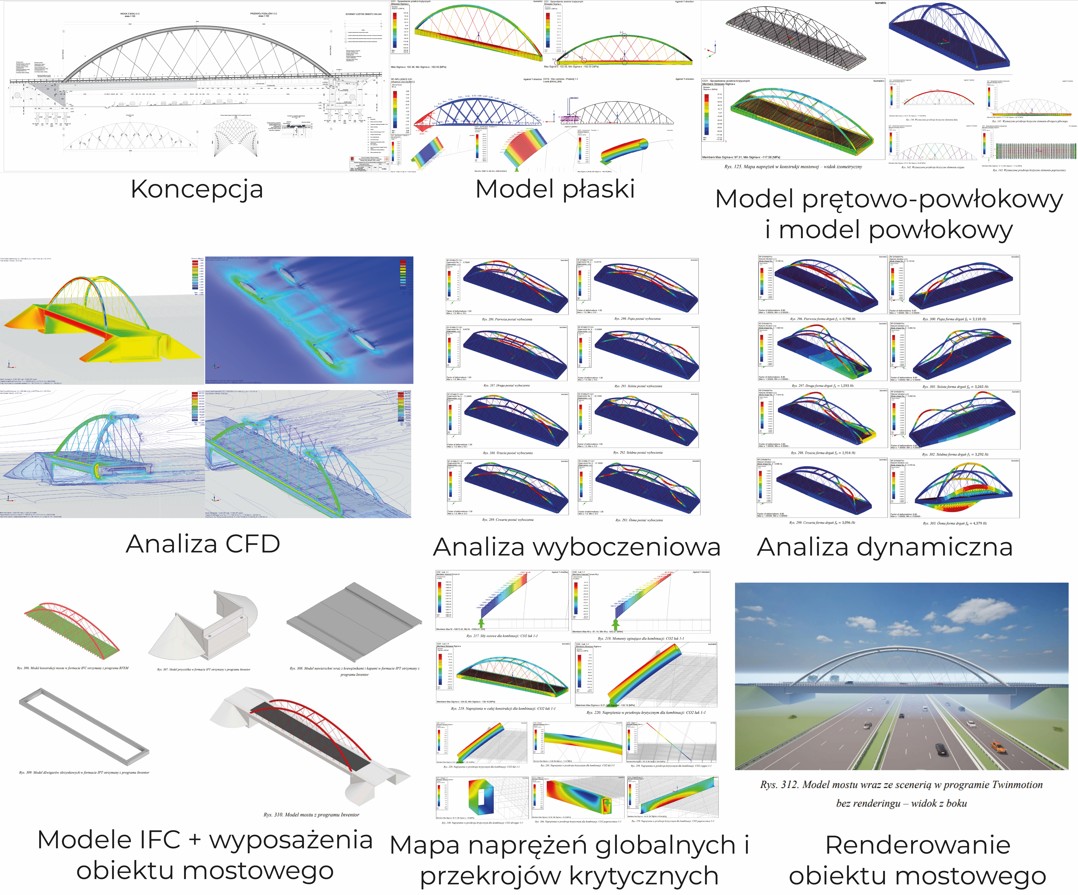

Niżej przedstawiona praca stanowi projekt pracy magisterskiej stalowej konstrukcji wiaduktu drogowego typu Network Arch o rozpiętości teoretycznej wynoszącej 92 metry. Zawarte są w niej m. in. komplet rysunków koncepcyjnych I i II wariantu dla analizowanej konstrukcji, opis techniczny, zestawienie oddziaływań stałych i ruchomych, analiza statyczno-wytrzymałościowa, analiza CFD, analiza wyboczeniowa, analiza modalna, dodatkowo wizualizacje modelu IFC. W obu koncepcjach zdefiniowano przekrojowo i materiałowo elementy prętowe, które służyły do zbudowania modeli płaskich. Owe modele były wstępem do analizy statyczno-wytrzymałościowej i wybrania optymalnego rozwiązania. Pierwsze rozwiązanie to klasyczny obiekt dwuprzęsłowy, dwudźwigarowa sprężona płyta pomostowa, podwieszony cięgnami do stalowego pylonu. Drugi wariant to obiekt stalowy jedno przęsłowy, w którego skład wchodzą dwa dźwigary skrzynkowe jako ustrój belkowy wzmocniony łukiem rurowym. Elementy te zostały ze sobą powiązane cięgnami. Obiekt typu network arch cechuje się ciekawym rozkładem cięgien, wachlarzowy układ o 5 stopniowym skoku, w skład którego wchodzi 20 cięgien.
Co było największym wyzwaniem inżynierskim?
Zdecydowanie największym wyzwaniem było odpowiednie przedstawienie najciekawszych części przy założeniu rozbudowanej i szczegółowej pracy dyplomowej. Wykształcenie zmysłu odpowiedniego doboru zagadnień, aby opis zarysu odzwierciedlał kompletną pisemną analizę projektu bez pominięcia kluczowych etapów projektowania.
Marek Borowski, absolwent Wydziału Inżynierii Lądowej i Wodnej Politechniki Wrocławskiej, na specjalności mostowej. Zwycięzca konkursu na najlepszą pracę dyplomową przyznaną przez ZMRP oddział dolnośląski. Jeszcze przed ukończeniem studiów został zatrudniony przez Biuro BPK mosty. Wśród jego licznych zainteresowań w pracy znajduje się programowanie oraz tematyka BIM. Od początku pracy w biurze poza projektowaniem mostów zajmuje się wdrażaniem innowacyjnych narzędzi (tworzonych na podstawie funkcjonalności Visual Scripting i Python) usprawniających proces projektowana mostów, takich jak tworzenie dynamicznych bibliotek elementów powtarzalnych dużych obiektów, czy parametryzowanie gotowych projektów mniejszych obiektów mostowych, które następnie zostały wcielone na dużą skale przy projektowaniu obiektów CPK. Zawsze stawia wiele pytań, aby zrozumieć dokładnie wybrane zagadnienie i cały czas się rozwijać. Do jego zainteresowań w czasie wolnym należy malarstwo i modelowanie 3D.
